最全光纤连接器（珍藏版）

你正拼尽全力的打着“农药”，眼看“最强王者”即将到手。突然，家里wifi断了，“最强王者”花落对手。愤怒的你，立即电话投诉你的网络运营商，客服MM耐心的告诉你：“请将光猫上的光纤拔下来，再重新插上去，试一试。”也就是下面图中这个东东了。很多时候，我们上不了网，都可以通过重新拔插光纤来解决。当今时代，我们的网络生活已经离不开光纤的大力支撑。

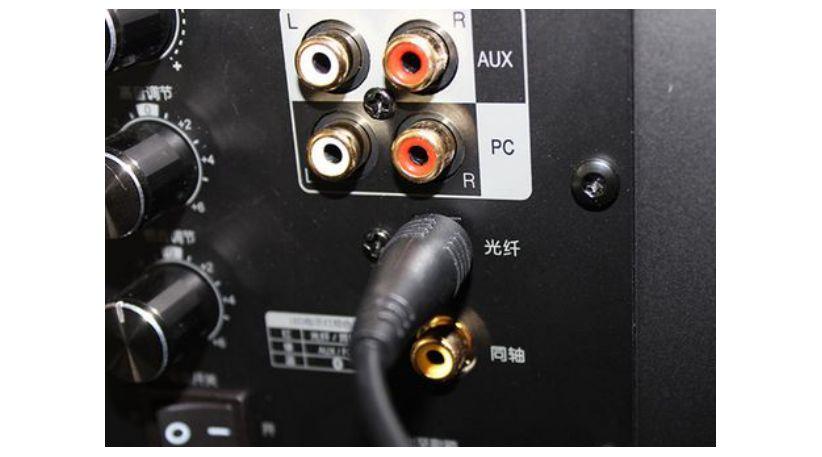

除了光猫，可以看看你家的音响是不是也有光纤接口哦。

事实上，我们可以感受到，光纤已经慢慢融入到我们的日常生活中。那么，我们拔插的光纤连接器，都有哪些属性呢？先从它的名称说起。

相信你经常看到类似这样的光纤名称：“Fiber (Single-mode) ：LC/PC-LC/PC”。那这个名称包括了哪些内容呢？

“/”前面部分表示光纤的连接器型号，“/”后面表明光纤接头的切面工艺，即研磨方式。

Single-mode：表示光纤的传输模式为单模。LC：表示光纤的接头类型为LC型连接器。PC：表示光纤接头切面工艺为PC方式。LC/PC-LC/PC：表示光纤两端的连接器都为LC/PC。

接下来，我们就展开介绍光纤的传输模式、接头类型和切面工艺。

光纤的传输模式

光纤的传输模式，包括单模和多模两种。

单模光纤只可传输一种模式的光波。多模光纤的纤芯直径大，可以传送多种模式的光波。

你也可以通过外表颜色来区分单模光纤和多模光纤：

单模光纤多为黄色，缆芯9.0μm。单模光纤的中心波长有两种：1310nm和1550nm，1310nm一般用于短距、中距或长距传输，1550nm用于长距、超长距传输。传输距离决定于光模块的发射功率，1310nm的单模口传输距离有10km、30km、40km等，1550nm的单模口传输距离有40km、70km、100km等。多模光纤多为橘红色或者灰色，缆芯50.0μm和62.5μm。多模光纤的中心波长一般为850nm。多模光纤传输距离较短，一般在500m以内。

光纤的接头类型

常见的光纤接头类型有：

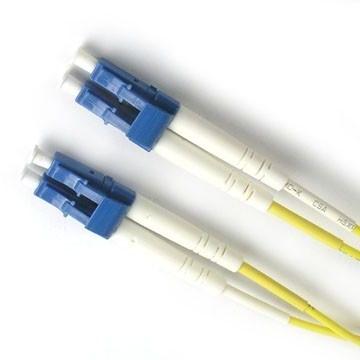

LC：采用的套筒尺寸为1.25mm，可提高光纤连接器的安装密度。目前，在单模SPF方面，LC型连接器已经占据了主导地位，在多模方面的应用也增长迅速。两个LC连在一起的光纤跳线，称为DLC。LC接头采用操作方便的模块化插孔（RJ）闩锁机理制成，可快速安装，且接头牢固，不易掉出。

FC：使用2.5mm的卡套，是单模网络中最常见的光纤接头之一。FC的全称是Ferrule Connector，表明其外部加强件是采用金属套，紧固方式为螺丝扣。圆形带螺纹接头，是金属接头，金属接头的可插拔次数比塑料要多。FC接口比较牢固，而且能防尘，但是它的安装时间相对稍长。

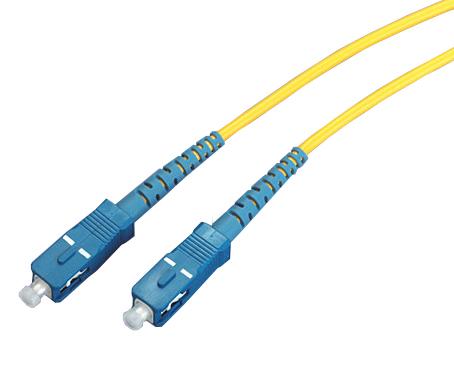

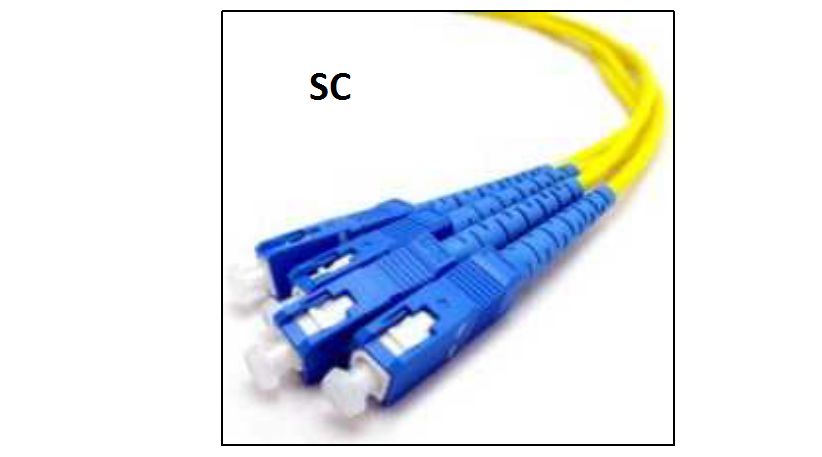

SC：SC的全称是Square Connector，因此SC的外形是标准方形。SC同样具有2.5mm卡套，采用工程塑料，具有耐高温，不容易氧化优点。其采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC或APC型研磨方式，紧固方式是采用插拔销闩式，不需旋转。SC可直接插拔，使用方便，但是此类接头容易掉出。

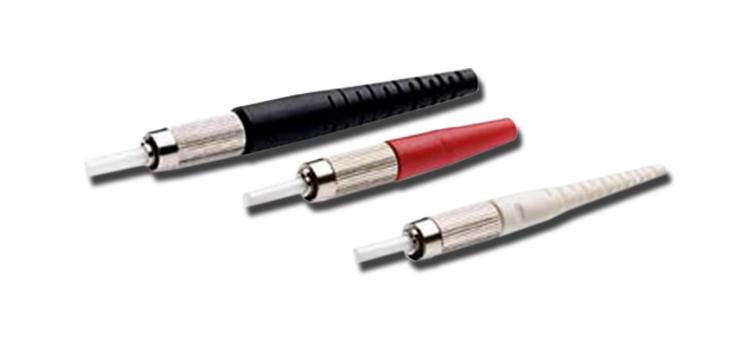

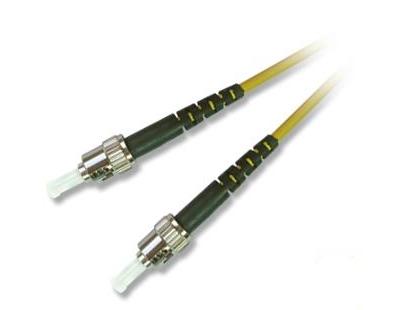

ST：ST是多模网络的常见光纤接头。它具有一个卡口固定架，和一个2.5mm长圆柱体的卡套以容载整条光纤，固定方式为螺丝扣。ST连接器的芯外露，SC连接器的芯在接头里面。ST接头插入后旋转半周有一卡口固定，容易折断。

除上述几种常见的接头外，还有一些使用较少的光纤接头类型：

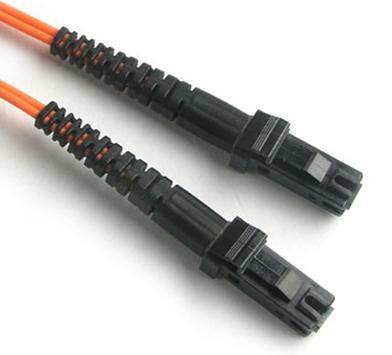

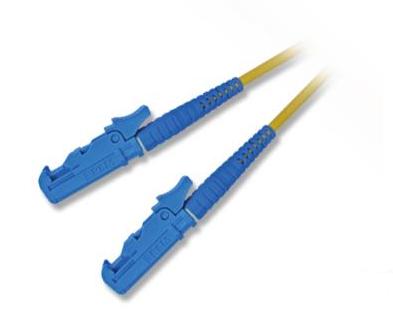

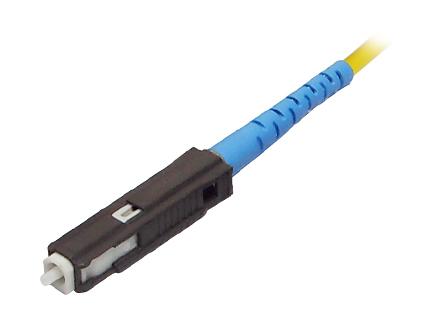

MT-RJ：端面光纤为双芯排列设计，主要用于数据传输。MU：目前世界上最小的单芯光纤连接器，采用1.25mm直径的套管。E2000：带弹簧阀门和带推拉锁紧装置，特点是保护插针不受污染和磨损，重复插拔性好。DIN47256：结构尺寸与FC相同，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端面。

光纤的切面工艺

光纤接头的切面工艺，是指光纤切面的研磨方式，主要包括：

PC：紧密接触，接头端面是平的，常用于网络级跳线。在电信运营商的设备中应用较为广泛。UPC：衰耗比PC小，光纤端面也是平面的，差别在磨的质量不同，常用于电信级跳线。APC：端面磨成一个8度角，主要为了减少反射，其连接器通常是绿色的。广电和早期的CATV应用较多的就是“APC”型，可改善电视信号的质量。

光纤的常见应用

不同光纤类型的应用参见下表。
