笔记本电脑组成部件介绍图解及其功能(笔记本电脑的构成)

 人阅读 | 作者小编 | 时间:2021-11-09 23:03

笔记本电脑的构成

你好,笔记本电脑跟台式电脑类似,笔记本电脑通常包括外壳、显示屏、键盘、硬盘等部分。笔记本通常设计为翻盖式。下面我们从外部结构、内部结构、附件及接口来了解电脑的构成。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

一、笔记本电脑外部结构

打开笔记本后我们可以看到显示屏、键盘、状态指示灯、触摸板、电源开/关键等部件。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

目前笔记本底部多采用可以拆卸的护盖,为的是方便零部件的拆卸和更换。如CPU护盖、内存护盖、硬盘护盖、散热装置护盖、无线网卡护盖等。外壳是笔记本电脑最主要的结构,外壳除了美观外,相对于台式计算机更起到保护内部器件的作用。目前较为流行的外壳材料有工程塑料、镁铝合金和碳纤维复合材料(碳纤维复合塑料)。其中碳纤维复合材料的外壳兼有工程塑料的低密度高延展性及镁铝合金的刚度与屏蔽性,是较为优秀的外壳材料。一般硬件供应商所标示的外壳材料是指笔记本电脑的上表面材料,托手部分及底部一般习惯使用工程塑料。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

另外笔记本的外侧有多个不同的接口,用于不同的设备连接,下面的章节将对其详细讲述。

二、笔记本电脑内部结构

笔记本的内部结构包括CPU、主板、硬盘、内存、显卡等几大件,下面介绍下主要的配件。

1. CPU

CPU作为笔记本电脑硬件的核心设备,其重要性好比心脏对于人一样。CPU的种类决定了所使用的操作系统和相应的软件,而CPU的型号往往决定了一台电脑的档次。现在主流的CPU有Intel(英特尔)的酷睿i3、i5、i7系列、酷睿2四核心系列,AMD的有骁龙四核心系列等。家用娱乐、一般办公室的话,选I3就够了,要玩游戏的选I5起步。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

2. 硬盘

笔记本电脑硬盘是专为像笔记本电脑这样的移动设备而设计的,具有体积小,功耗低,防震能力强等特点。一般笔记本电脑硬盘都是2.5英寸,更小巧的则已经做到了1.8英寸。

笔记本电脑硬盘转速有7200r/min和5400r/min两种,由于笔记本电脑硬盘采用的是2.5英寸盘片,即使和台式机转速相同,外圈的线速度也无法和拥有3.5英寸盘片的台式电脑硬盘相比。笔记本电脑中的硬盘已是笔记本电脑性能提高的最大瓶颈,现在新的笔记本也已经开始普及使用固态硬盘,来解决传输上的瓶颈,只是价格成本偏高。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

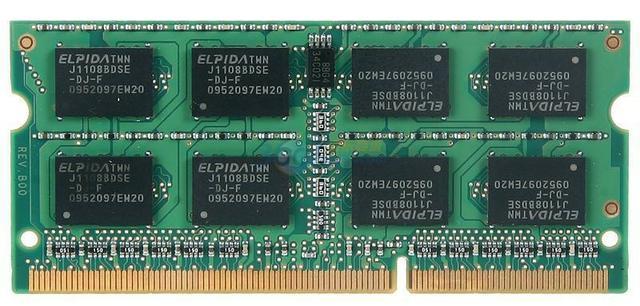

3. 内存

内存储器(简称内存,也称主存储器)用于存放电脑运行所需的程序和数据。内存的容量与性能是影响计算机整体性能的一个决定性因素。内存的大小及其时钟频率(内存在单位时间内处理指令的次数,单位是MHz)直接影响到电脑运行速度的快慢,即使CPU主频很高,硬盘容量很大,但如果内存很小,电脑的运行速度也快不了,预算够的话竟可能买8G以上内存的机子。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

4. 显卡

显卡也称图形加速卡,它是电脑内主要的板卡之一,其基本作用是控制电脑的图形输出。目前,计算机中用的显卡一般有三种,分别为:集成显卡 、独立显卡和核心显卡。根据自己的需要选购,办公为主的选集成显卡就行了,玩游戏为主的一定要买独立显卡,没有其它可商量的,如果你喜欢玩游戏时哪种卡顿感觉除外。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

三、 笔记本的附件及接口

笔记本的附件包括鼠标、键盘、电池和电源适配器等。笔记本电脑外侧有多个不同的接口,便于外围设备的连接。应用合适的附件和外围设备可以使电脑更方便、易用。

1. 鼠标

笔记本电脑的触摸板和指点杆扮演了“鼠标”的角色,但是其操作性远不如鼠标。鼠标是电脑输入设备的简称,分为有线和无线两种。

鼠标按其工作原理及其内部结构的不同可以分为机械式、光机式和光电式。目前,最常用的鼠标类型是光电式鼠标。它的工作原理是通过内部的一个发光二极管发出光线,光线折射到鼠标接触的表面,然后反射到一个微成像器上。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

2. 电池

笔记本电脑的电池是充电电池,相比台式电脑这是优势之一,可以满足用户随时随地应用。笔记本电脑的电压一般为10.8V或14.4V。一般来说,单节镍氢电池的容量要比锂离子电池大,一节18650镍氢电池的容量即可达到4200~4500mAh,而常用的18650锂离子电池的一节容量大约为1500~2000mAh,笔记本电脑在出厂之前都会对产品内的电池进行激活,为了避免自然损耗影响电池效能,才会带有少量电能。由于笔记本电池在完成一次完全充电后就会自动停止充电工作,所以没有必要把充电时间保持到12小时。总的来说,新买的笔记本电脑只需按照正常充/放电方式进行激活即可。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

3. 键盘

电脑键盘,由打字机键盘发展而来,通过键盘可以输入字符,也可以控制电脑的运行。

电脑键盘通常由矩形或近似矩形的一组按钮(或称为“键”)组成,键的上面印有字符。大部分情况下,按下一个键就能打出对应的一个符号,如字母、数字或标点符号等,有些特殊符号需要同时按下几个键或者按顺序按几个键才能打出,还有些键不对应任何符号,但是影响到电脑的运行。此外,不同的输入法也定义了不同的输出符号。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

4. 笔记本电源适配器

笔记本电源适配器只能输出单一的电压给一种笔记本电脑充电,行业里称这种传统的笔记本电源适配器为单波段笔记本充电器。其构成分别是输入线、充电器主体、输出线和接头,这些是构成笔记本充电器的基本要素,至于里面的内部零件就很复杂了。

由于家庭里的电源一般是100~240V(交流电,简称AC),小车飞机上的电源一般都是12V左右(直流电,简称DC),但这3种常用的电源是不稳定的,不能直接为笔记本电脑供电,否则就会损毁电池和笔记本电脑。笔记本电脑需求的电源为稳定的恒压直流电。

所以笔记本电源适配器的工作原理简单来说:就是把不稳定的电源利用开关电源的原理通过转化电路变成笔记本电脑需要的恒压直流电,给笔记本电脑供电和充电。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

5. 笔记本电脑接口

接口类型:笔记本电脑硬盘一般采用3种形式和主板相连:用硬盘针脚直接和主板上的插座连接,用特殊的硬盘线和主板相连,或者采用转接口和主板上的插座连接。不管采用哪种方式,效果都是一样的,只是取决于厂家的设计。外侧接口主要用于外围设备的连接,有USB接口、USB Type-C、耳机接口、麦克风接口、电源接口和网线接口等。

笔记本电脑的构成,笔记本内部和外部结构介绍,让你真的了解它

以上就是笔记本内部和外的结构介绍,看完可以让你整体了解一下我们平常所用的笔记本电脑真面目。
