介绍

我们拆解表上的那是什么？这是一部大手机！一个小平板电脑！空气动力！？不，是 iPad Mini！今年，Apple 重新审视了他们最小的平板电脑，通过保持 Mini 的小屏幕和大边框来逆行行业趋势。Apple 是否始终坚持传统，或者我们是否会接受内部重新设计？看来我们必须拆掉这款平板电脑才能找到答案！



步骤 1 iPad Mini 5 拆解

• 这款平板电脑可能是迷你型的，但它有一些大规格：
• 7.9 英寸（对角线）LED 背光 Retina True Tone 显示屏，分辨率为 2048 × 1536 (326 ppi)
• 具有 64 位架构和嵌入式 M12 协处理器的 A12 仿生 SoC
• 8 MP 后置摄像头 + 7 MP FaceTime 高清摄像头
• Wi‑Fi (802.11a/b/g/n/ac) 具有双通道（2.4 GHz 和 5 GHz）和 MIMO 支持 + 蓝牙 5.0
• 19.1 Wh 可充电锂聚合物电池
• 三轴陀螺仪+加速度计+气压计+环境光传感器
• 让我们从盒子、充电器和闪电电缆的机场安检视图开始（向Creative Electron的帮派致敬）。
•

第2步

• 从外观上看，这款新款 Mini与同样新款 iPad Air 的缩小版完全一样。

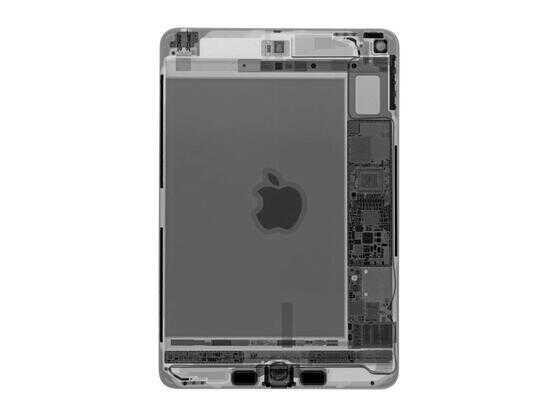

• 剧透警告： 从 X 光片来看，它不是缩小尺寸的新 iPad Air。它看起来就像升级版的 iPad Mini 4。
• 与此同时，新款 Air 基于上一代iPad Pro 10.5"。（请继续关注我们的 Air 拆解，大约一天后推出。）
• 与此同时，Apple 还销售iPad 6（或简称“iPad”），它本身就是原始 iPad Air的改造版本。
• 你得到这一切了吗？因为我们还没有提到最新的 iPad Pro。事实上，让我们继续，不提这些。

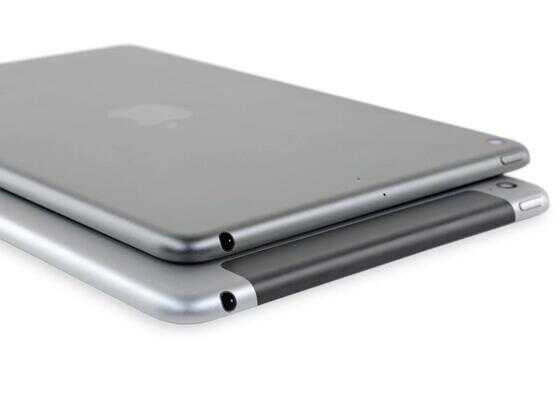

• 我们从实验室中拿出一台支持蜂窝网络的 iPad Mini 4 来证实我们的怀疑。耳机插孔：检查。大边框：检查。主页按钮：检查。
• 关于泄露新型号的唯一外部线索是它的型号A2133——哦，以及背面的那些监管标记的丢失，这些标记现在都存在于软件中。
•

第 3 步

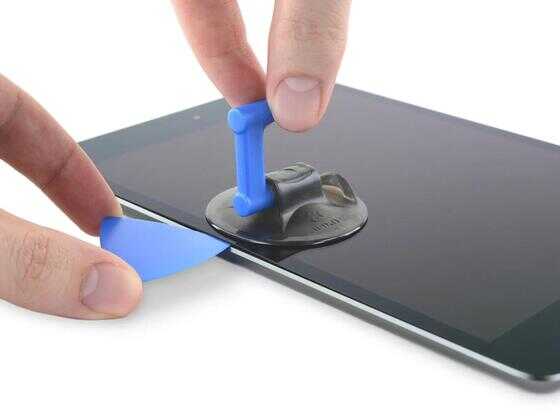

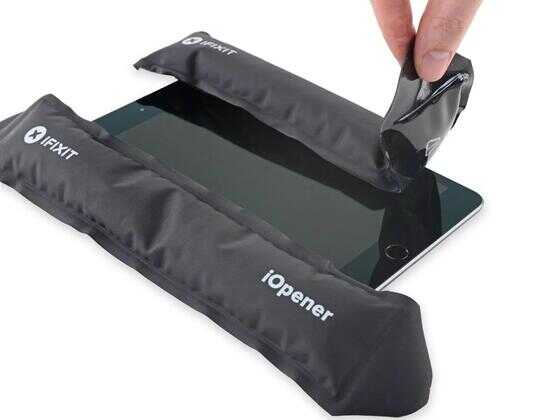

• 尽管我们希望 Apple 能够提出一种更好的平板电脑制造方法（就像他们为手机所做的那样，或者像其他人为平板电脑所做的那样），但我们很确定我们知道这个开放的方式将如何：
•
• 热。
•
• 斜线。
•
• 重复。
•

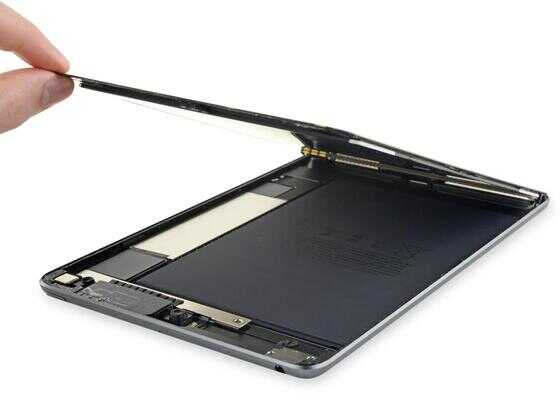

• 一旦 Mini 脱壳，我们就可以第一眼看到美味的内部结构。
•

第4步

• 在所有的胶水之后，我们受到了一些不那么令人沮丧的紧固件的处理。

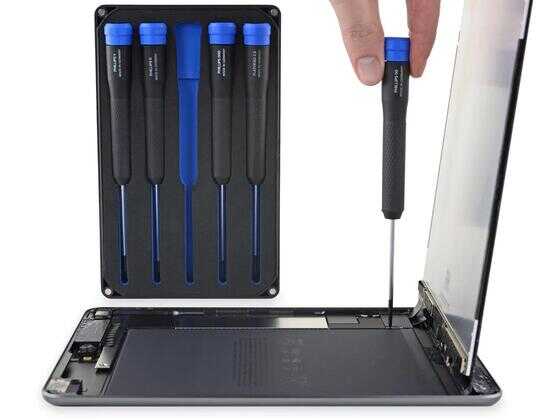

• 知道 Apple 偏爱愚蠢的螺丝头，我们带来了整套驱动程序。谢天谢地，Mini 的这一部分没有改变——我们只是在这里处理标准的 Phillips 磁头。
• 我们的驱动程序使这些螺钉的工作变得很短，我们卸下了覆盖显示器和电池连接器的支架......

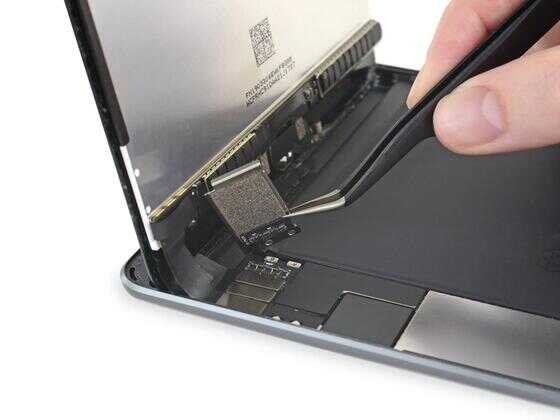

• ...它带来了一个朋友！事实证明，电池柔性连接器现在粘附在该盖支架上，当支架被移除时会自动断开电池连接。漂亮！
• 希望这将有助于修复者不会意外杀死显示器上的背光。
•

第 5 步

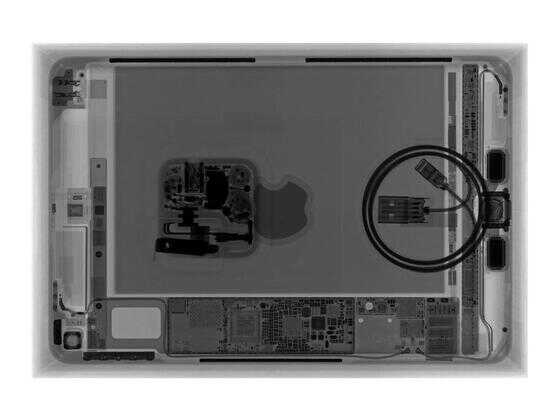

• 请注意 Apple 涉足抽象艺术时的简洁线条和柔和的色彩。由于 X 射线，第二张图像更加抽象。
• 让我们引导我们内心的艺术评论家，并尝试发现最新 Mini 与其前身之间的一些差异：

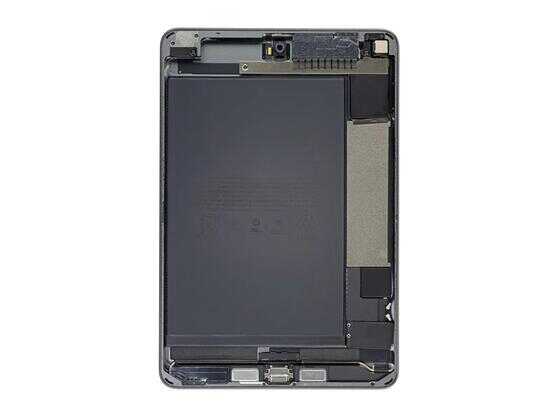

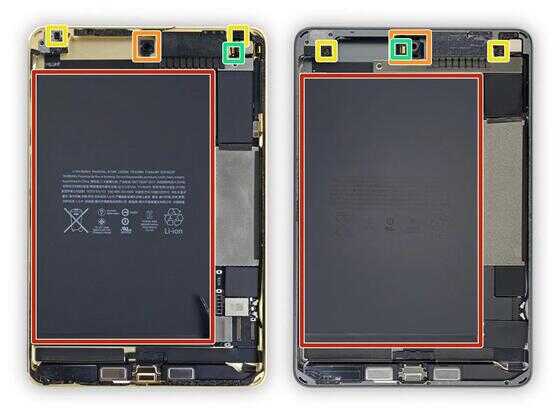

• 不同的电池型号，带有更新的（即不兼容的）连接器
• 额定功率为 19.32 Wh，与上一代 Mini相匹配，低于标准 iPad 的32.9 Wh，略高于Galaxy Note9 的15.4 Wh。
• 升级的前置摄像头模块
• 更新了环境光 (True Tone) 传感器
• 一组迁移的麦克风
• 这是一个没有标记的干净视图，以防您想自己发现差异。
•

第 6 步

• 尽管有类似的硬件，iPad 仍然落后，在结构上远远落后于 iPhone——这个主页按钮就是一个很好的例子。在 iPhone 上，这是一个简单而优雅的交换，但在这里它仍然是一团糟，即使经过 了这么长时间。

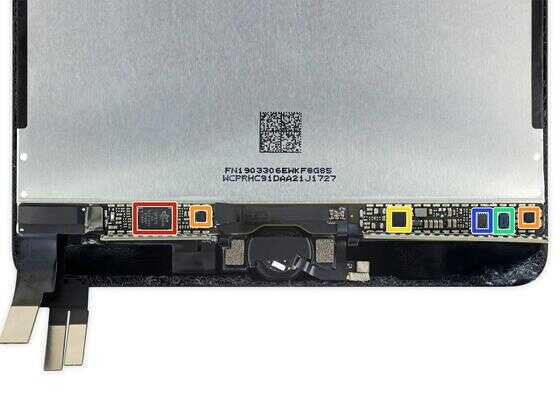

• 在这个展示的其他地方，我们炸开防护罩并抽出下面的芯片：
• Parade Technologies DP815 Display Port 时序控制器（可能）
• Texas Instruments TPS65195时钟电平转换器
• 德州仪器 TPS65144 LCD 偏置，带集成伽马基准
• Intersil ISL24879 精密可编程 LCD 参考电压发生器
• STMicroelectronics M24C64-F 64 Kb 串行 EEPROM 存储器
•

第 7 步

• 这款 Mini 继承了我们在10.5 英寸 iPad Pro中首次看到的 7 MP ƒ/2.2 前置摄像头设置。
• 这是与Mini 4中的 1.2 MP 传感器相比的一个相当大的升级，尽管外壳看起来几乎相同。

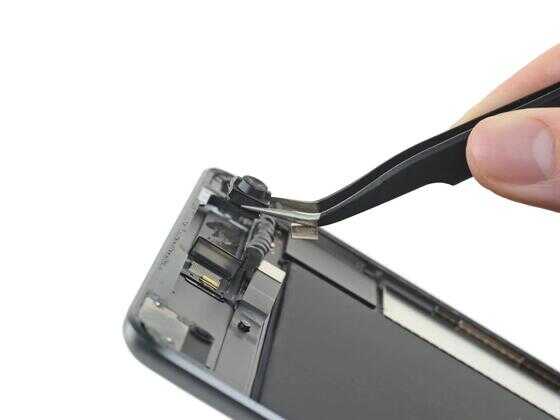

• 将摄像头移开后，我们可以仔细观察新的上部麦克风阵列，现在位于自拍摄像头附近。

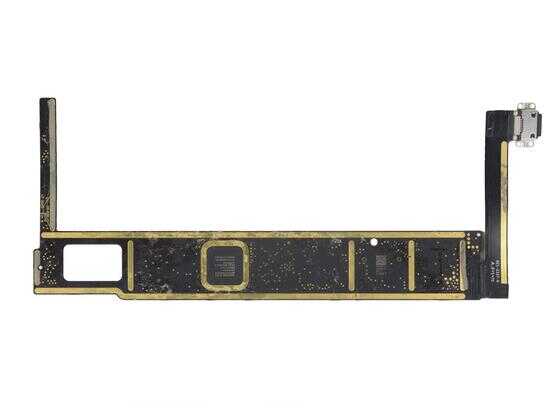

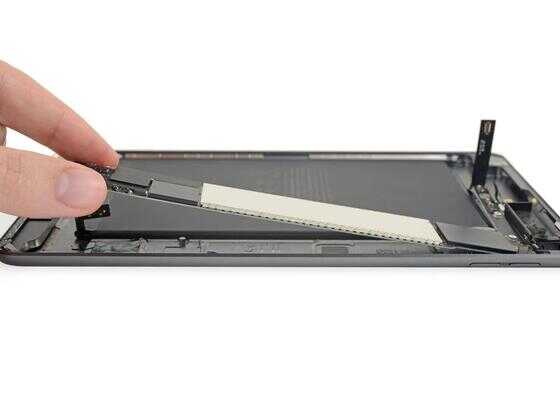

• 接下来，逻辑板在与下面的kragle搏斗后自由了。（为什么 iPad 总感觉像是由 Lord Business 组装的？）
•

第 8 步

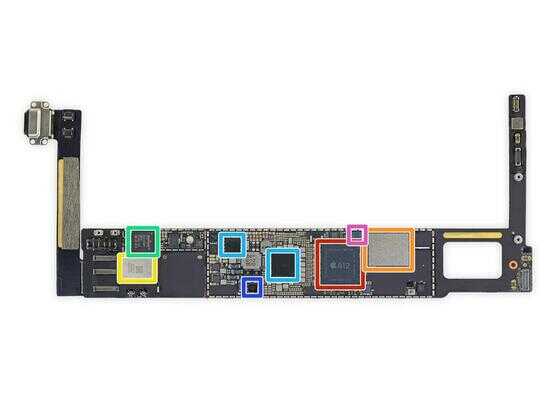

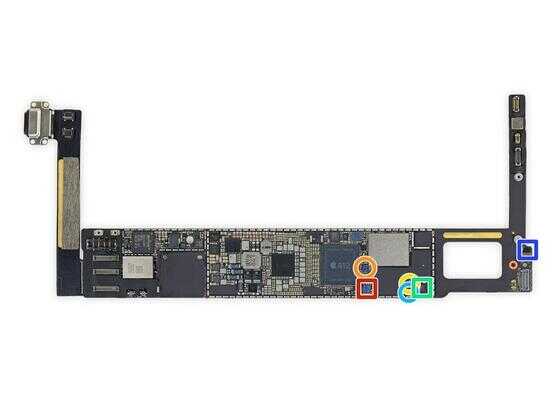

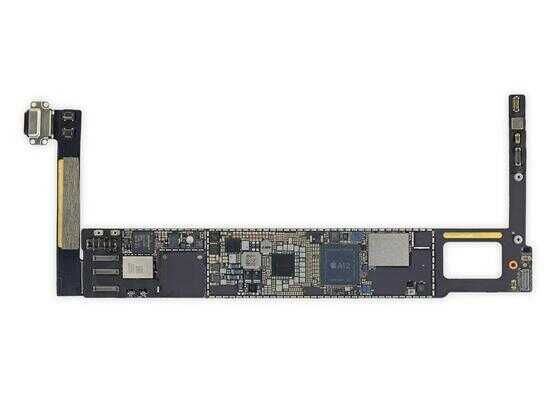

• 让我们看看苹果在这里设法挤进了什么样的硅片：
• Apple APL1W81 A12 仿生 SoC，分层于三星 K3UH4H40AM-MGCL 3 GB LPDDR4X DRAM
• 东芝 TSB3243VD1190CHNA1 64 GB 闪存
• 苹果/USI 339S00551 蓝牙/WiFi 模块
• Broadcom BCM15900 触摸屏控制器
• Apple 343S00286-A0 和 343S00282-A0 电源管理 IC（从左到右）
• NXP Semiconductor CBTL1612A1 显示端口多路复用器
• NXP Semiconductor 100VB27 (SN100V) NFC 控制器
•

第 9 步

• IC 识别，续：
• Cirrus Logic CS42L83A 音频编解码器
• Cirrus Logic 音频放大器
• 赛普拉斯半导体CYPD2104 USB-C 端口控制器
• Bosch Sensortec 加速度计/陀螺仪
• 博世 Sensortec 压力传感器
• AKM Semiconductor AK0991xx数字罗盘
•

第 10 步

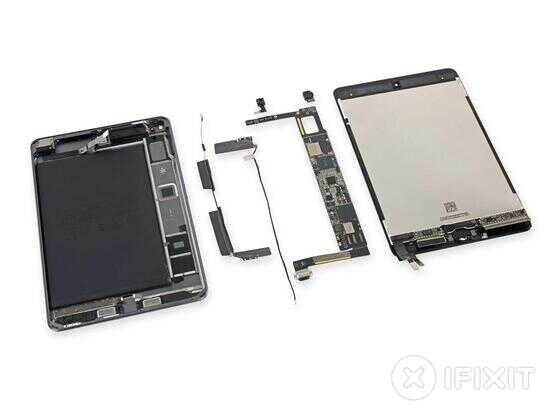

• 有了这个 iPad Mini 的碎片，我们将结束我们的拆解！我们学到了什么？
•
• iPad Mini 仍然（大部分）是它自己的实体——既不是缩小版的iPad，也不是微型的iPad Air。
• 在经历了一些最终导致这款 Mini 胶合电池的冲突 经历之后，我们正式不再对 iPad 电池的粘性拉片持乐观态度。
• 也就是说，是时候给这款 iPad 打分了！
•

最后的想法

• 一个飞利浦螺丝刀负责所有螺丝。
• 许多组件都是模块化的，可以独立更换，但Lightning端口是焊接在逻辑板上的。
• 电池更换是可能的，但仍然是不必要的困难。
• 大量的粘合剂将许多部件和电缆固定在适当的位置，使所有维修变得复杂。
• 移除主页按钮很困难，如果您想保留 Touch ID 功能，则需要更换显示器。
