四线电阻式触摸屏工作原理(基本工作原理介绍)

 人阅读 | 作者奔跑的小羊 | 时间:2022-07-21 11:44

四线电阻触摸屏主要是由镀有ITO镀层的两层薄膜所组成。其中的一层在屏幕的左右边缘,各有一条垂直的总线,另外一层是在屏幕的顶部和底部都各有一条水平的总线。如果你在一层的薄膜两条总线上施加以电压,那么在ITO的镀层之上就会形成一个均匀的电场。当其使用者触击到触摸屏时,触击点的两层薄膜就会发生接触,在另外一层的薄膜之上就可以测量到接触点的电压值了。

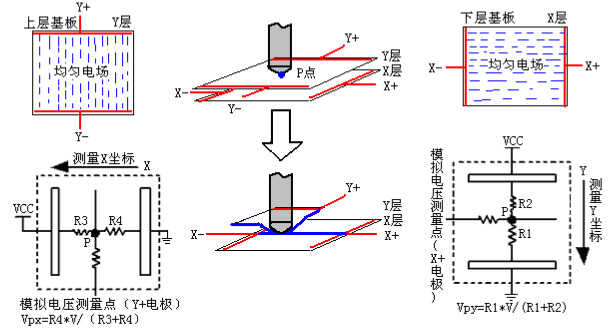

四线电阻触摸屏工作原理的示意图:

四线式电阻屏工作时的基本工作原理介绍

为了能在X轴方向上来进行测量; 所以将左侧的总线偏置为0V,右侧的总线偏置设为VCC。将顶部或者底部的总线连接到了ADC,当顶层于底层发生接触时就可以作一次测量了。

为了能在Y轴方向上来进行测量,所以将底部的总线偏置设为0V,顶部的总线偏置设为VCC。将ADC输入端接向右侧总线或者左侧总线,当其顶层和底层两层发生接触时就可以对电压进行测量了。

如上图,最终测量出来的电压值和其接触点的位置线性相关,也就是可以由VPY和VPX分别的计算出接触点P的X和Y座标。

在实际的测量之中,控制电路可能会交替的在X和Y电极组上施加VCC的电压,进行电压的测量和计算接触点的座标。举例说明测量的全过程:

首先第一步:在X-上施加于0V电压,X+上施加于VCC,然后测量Y-(或者Y+)电极上的电压值VPX,然后计算出接触点P的X座标。

第二步:在Y-上施加于0V的电压,在Y+上施加VCC,测量出X-(或X+)电极上的电压值VPY。然后计算出接触点P的Y座标。

以上的两个步骤可以组成一个测量周期,可以得到一组(X,Y)的座标。
