外接圆怎么画好看(外接圆命令绘制图形)

 人阅读 | 作者奔跑的小羊 | 时间:2022-11-23 15:00

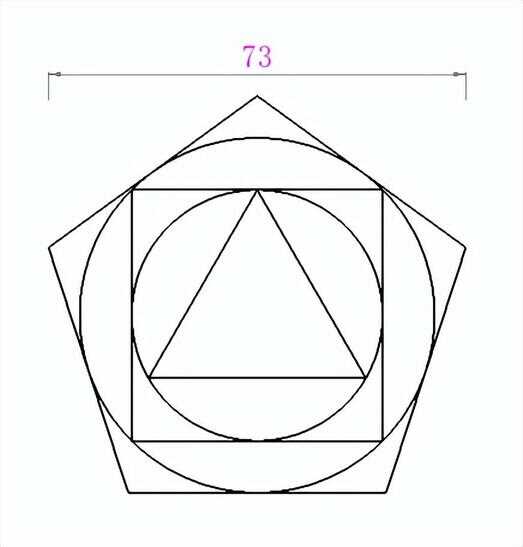

如下图所示根据标注的尺寸,用CAD画图软件绘制出一样的图形:



目标对象



操作工具

操作系统:Windows10

CAD软件:CAD梦想画图(轻量级CAD、国产CAD软件)

步骤

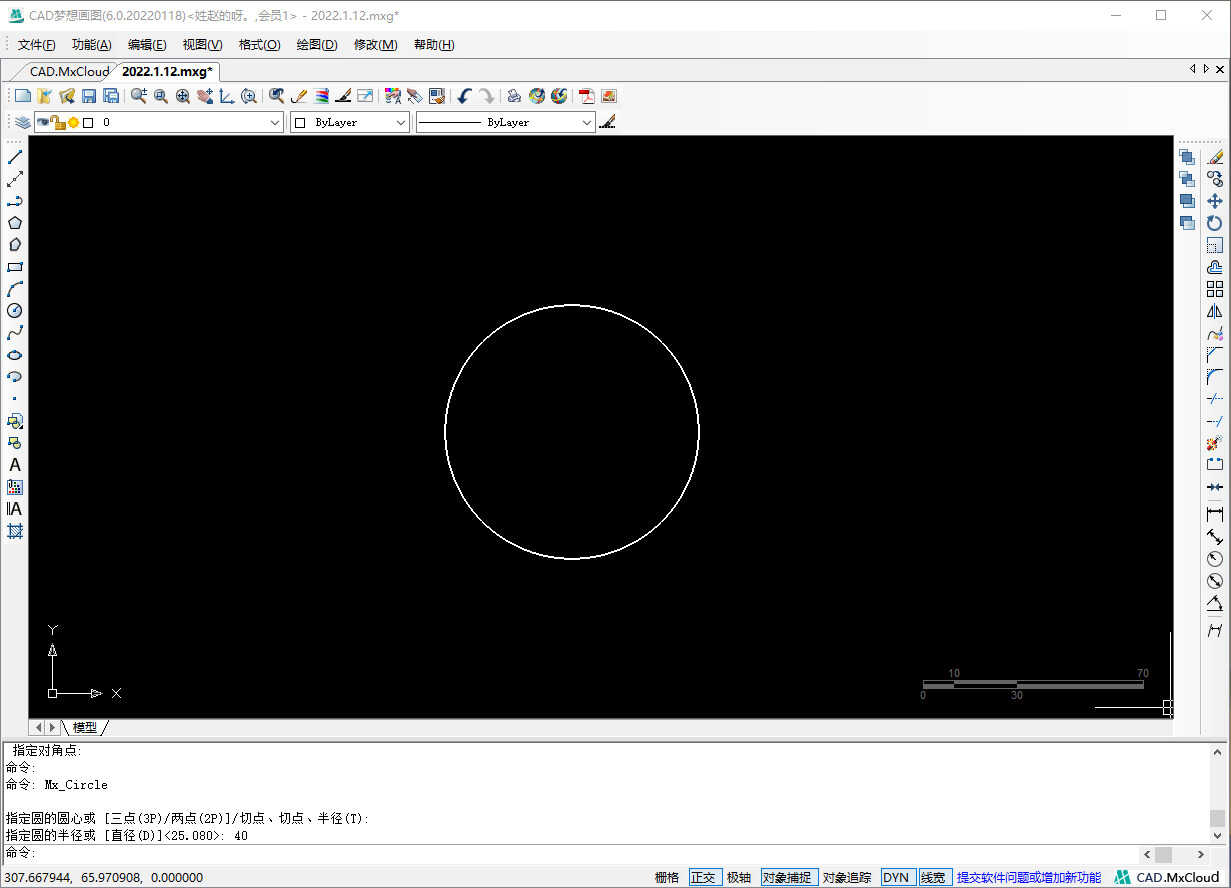

1.先使用CAD圆命令绘制一个圆,半径自定义,如下图所示:

绘制圆

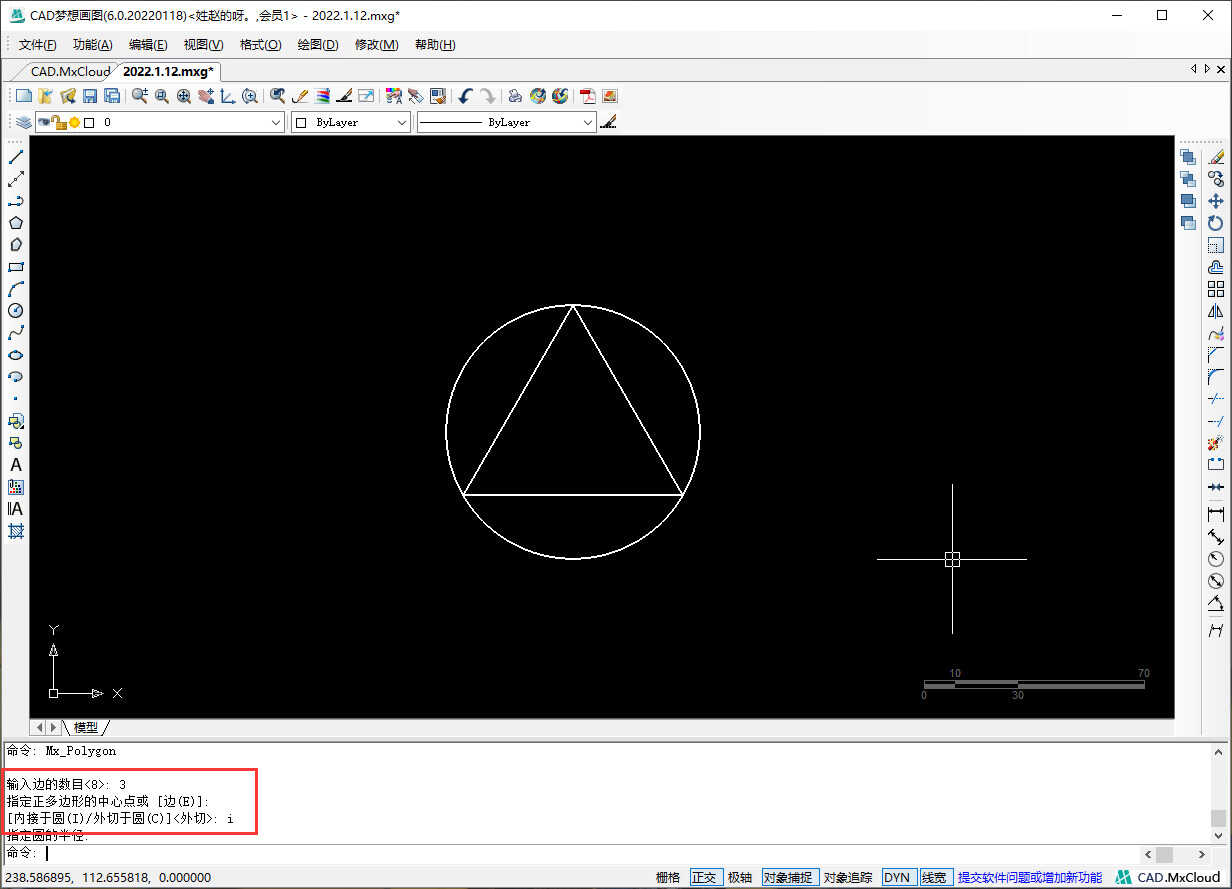

2.使用CAD多边形命令绘制一个内接于圆的三边形连接到圆上,如下图所示:(CAD多边形命令使用教程链接:https://www.mxdraw3d.com/newsInfo_87.html)

绘制三边形

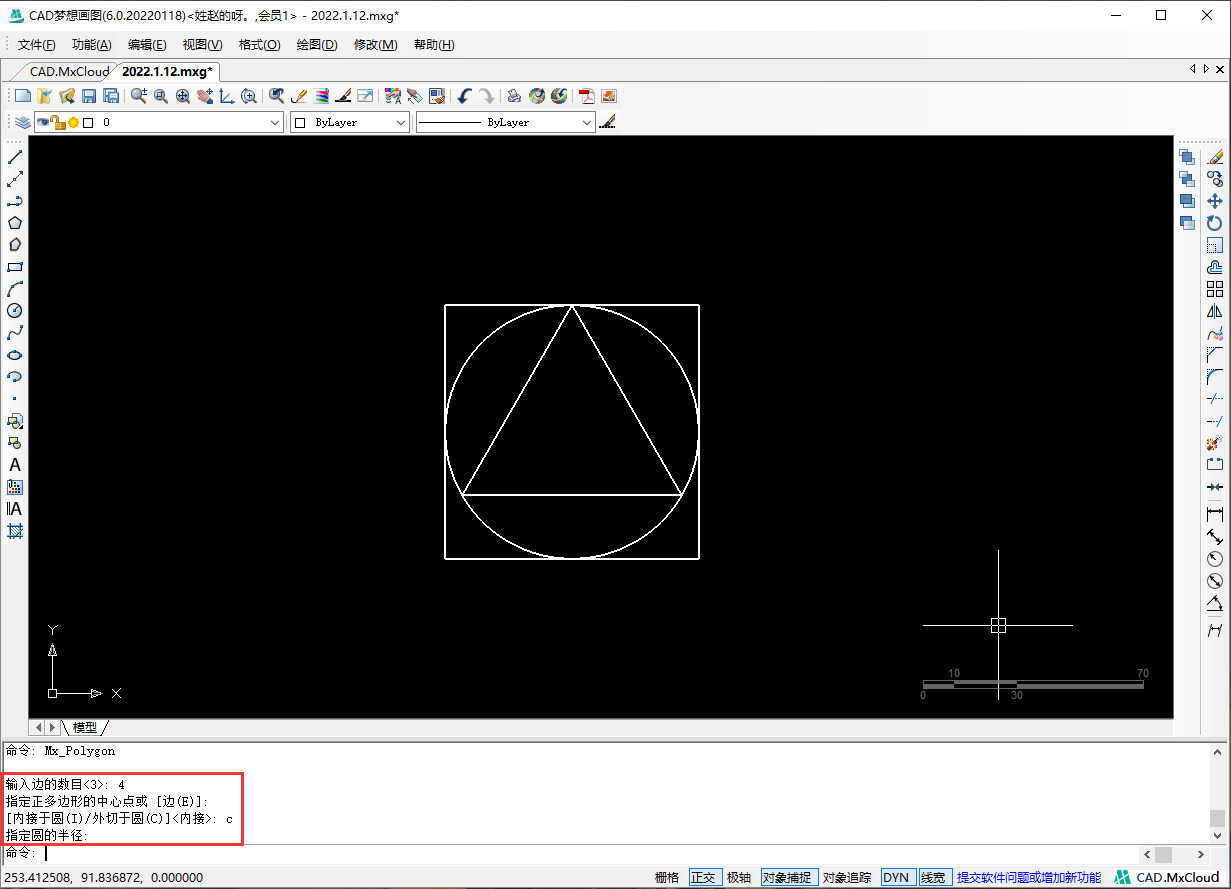

3.捕捉圆心,再使用多边形命令以外切于圆绘制一个正四边形,如下图所示:

绘制四边形

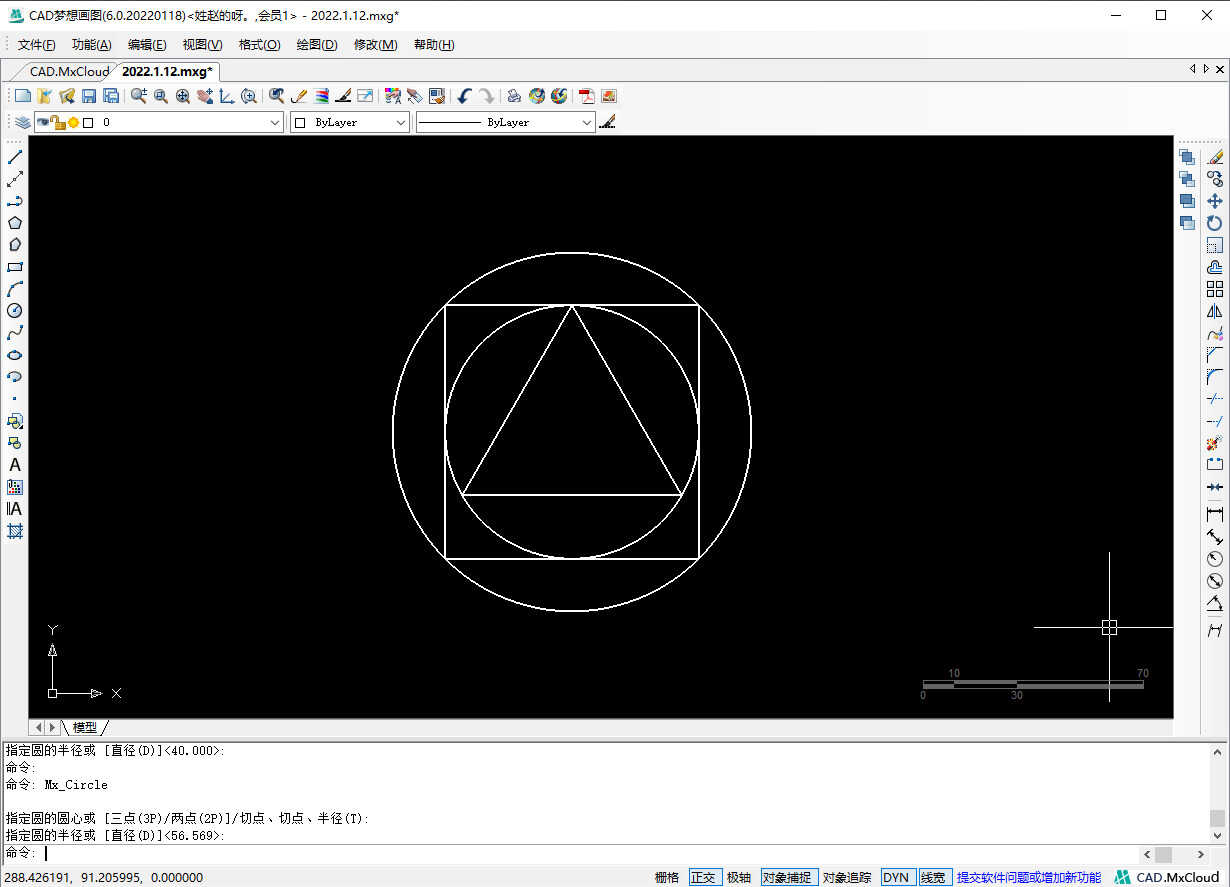

4.使用CAD圆命令,以圆心到正四边形的任意角点为半径绘制一个大圆,如下图所示:(CAD圆命令教程链接:https://www.mxdraw3d.com/newsInfo_90.html)

绘制大圆



5.继续捕捉圆心,使用CAD多边形外切于圆命令绘制一个五边形,如下图所示:

绘制五边形



6.使用CAD缩放命令,将尺寸缩放到新长度 73,缩放比例为0.55,最后标注尺寸如下图所示:

绘制完成
