在这种情况下，我们需要知道绘图填充和模型填充的区别。

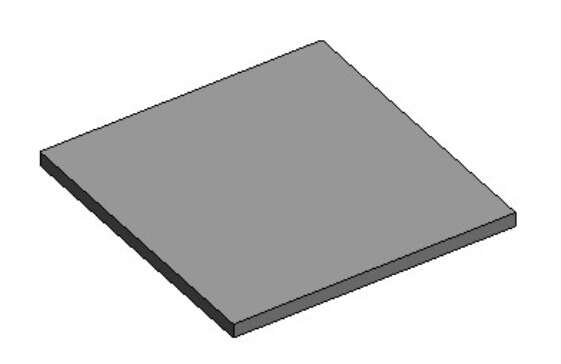

　　创建一个楼板

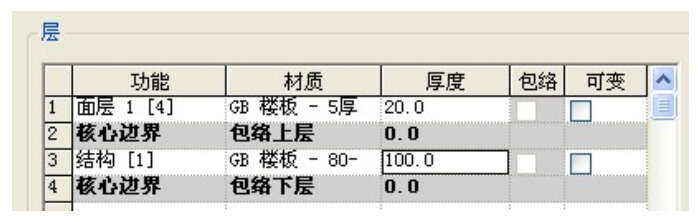

　　水磨石是一种为楼板添加表层并设置表层的材料。



　　点击面层材质后面的小方框出现了材料框下拉框。

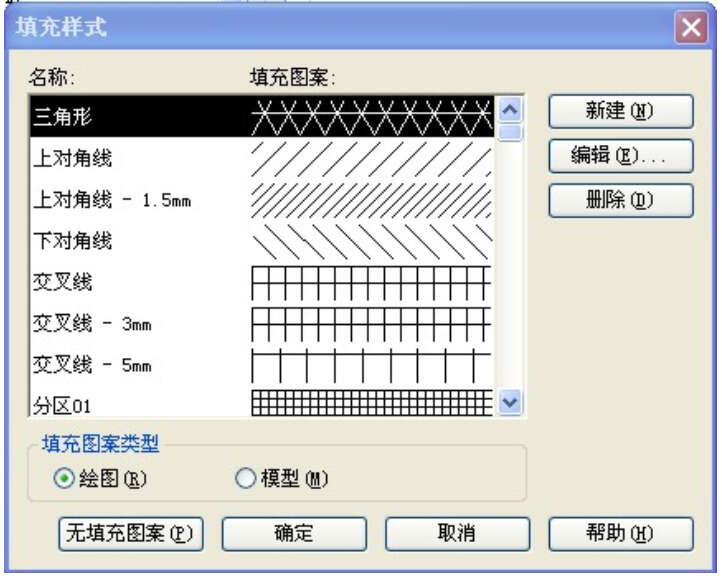

　　在填充样式中可以看到两个选项：绘图和模型。如果我们在填充时选择绘图，则在旋转模型时，填充图案不会同时旋转。如果选择了模型填充，则填充图案将与模型一起旋转。

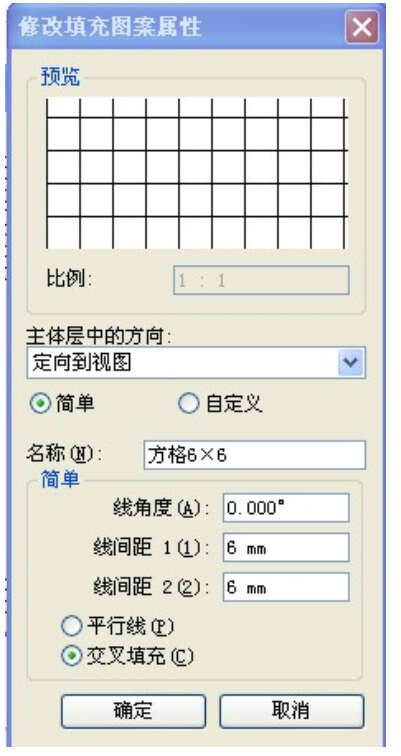

　　当我们填充绘图时，因为我们视图上的比例是1:100，而图案填充的比例是1:1，所以当我们创建新的编辑器时，我们需要按比例放大100。例如，如果我们的楼砖是600，我们需要创建一个楼砖-6×6楼砖填充模式。

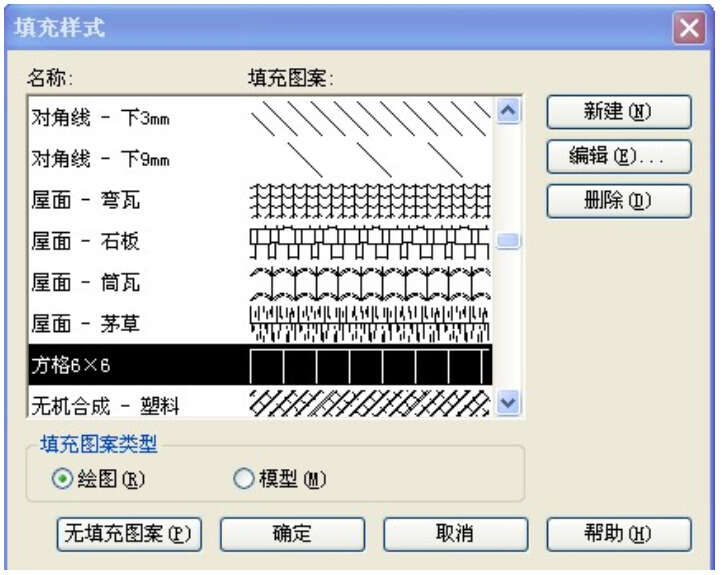

　　楼砖-6×6是刚刚创建的新的填充样式。

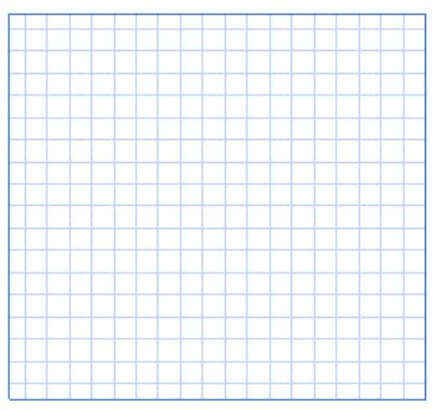

　　我们填充完图案的平面显示(如图-7)。

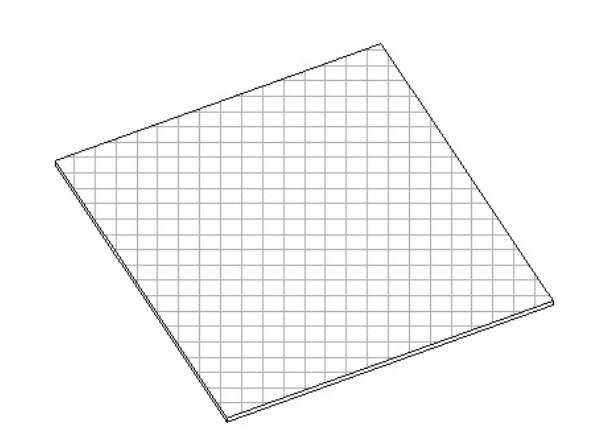

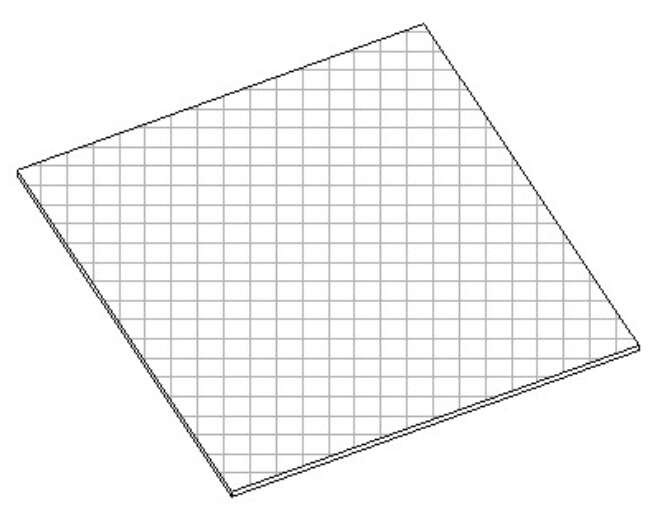

　　我们填充完图案的三维显示(如图-8)



　　从图-8可以看出，填充图案没有跟随模型旋转。

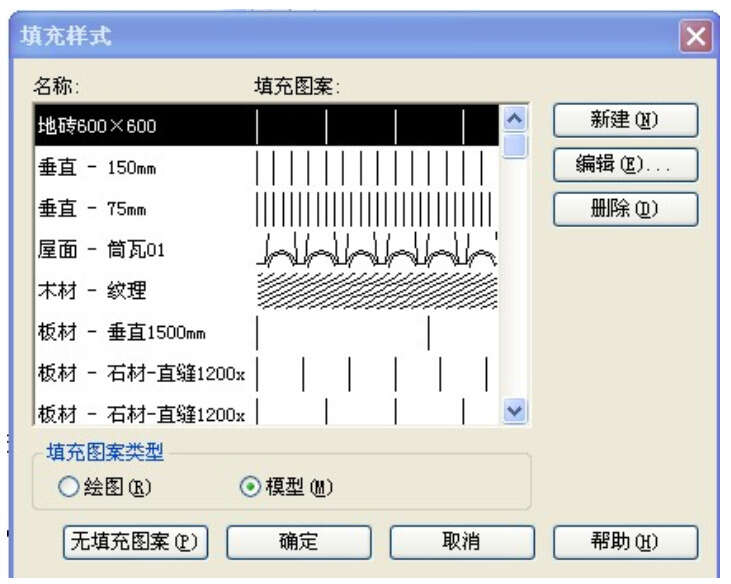

　　由于模型填充是根据实际尺寸填充的，所以在填充模型时，只需使用实际值即可，如图-9所示：

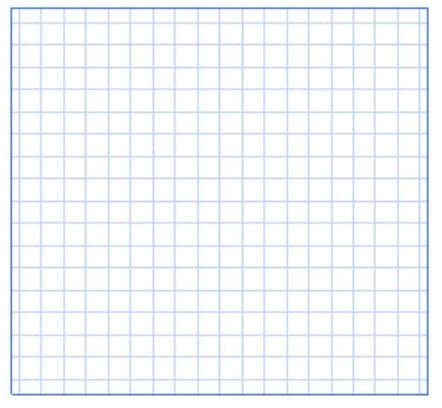

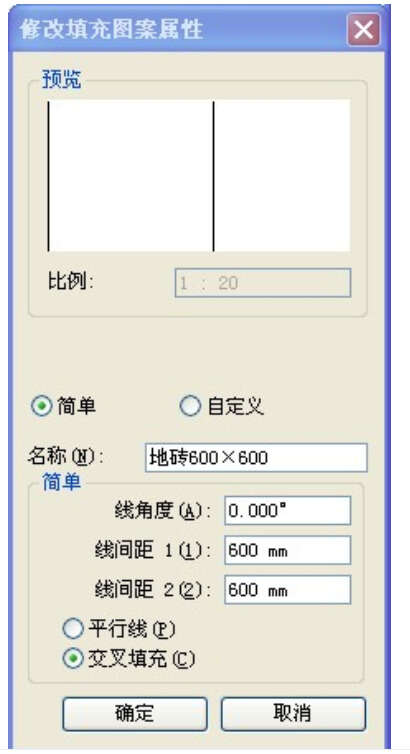

　　地砖600×600是刚刚创建的一种新的填充样式(如图-10)，我们填充了图案的平面显示(如图-11)。

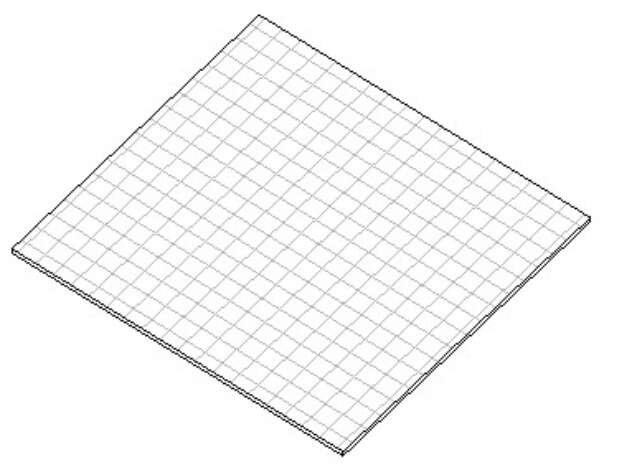

　　通过填充图案的三维显示(如图-12所示)，我们可以看到填充图案与模型一起旋转。
