CAD椭圆怎么画

问：CAD椭圆怎么画？

答：CAD椭圆快捷键是"EL"， CAD画椭圆时需要指定椭圆的长半轴和短半轴的长度即可。



同样我需要画一个长轴为30，短轴为20的椭圆，如上图所示，下面是步骤。

步骤1，执行CAD画椭圆命令

在命令行输入"EL"，再按"空格键"来执行CAD画椭圆命令。

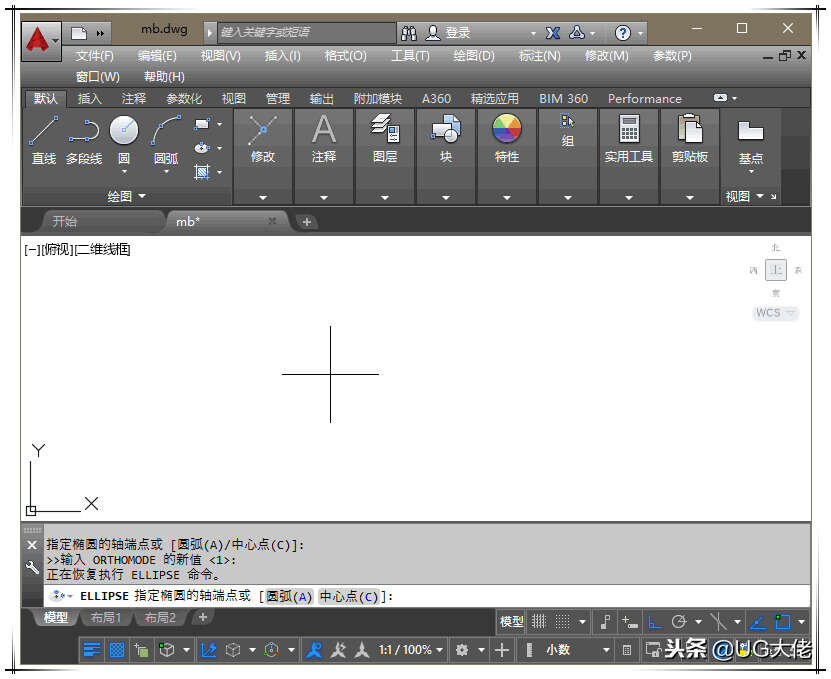

步骤2，指定椭圆的圆心

命令行提示"指定椭圆的轴端点或 [圆弧(A)/中心点(C)]:"，此时在CAD绘图区域我们想要的位置点击一点来指定椭圆的圆心，如下图所示。

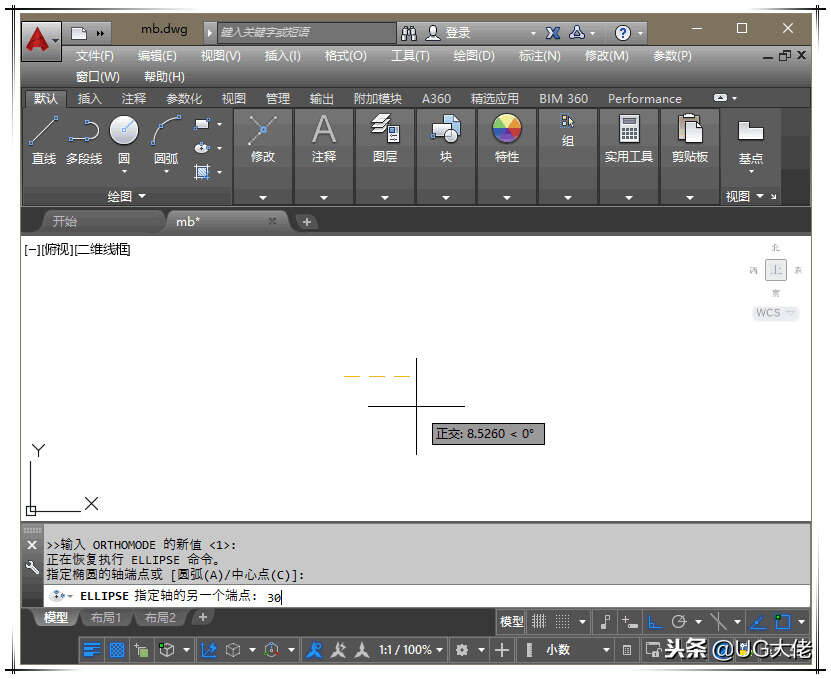

步骤3，指定横轴的长度

命令行提示"指定轴的另一个端点:"，此时向右引导光标，然后在命令行输入30，再按"空格键"，如下图所示。

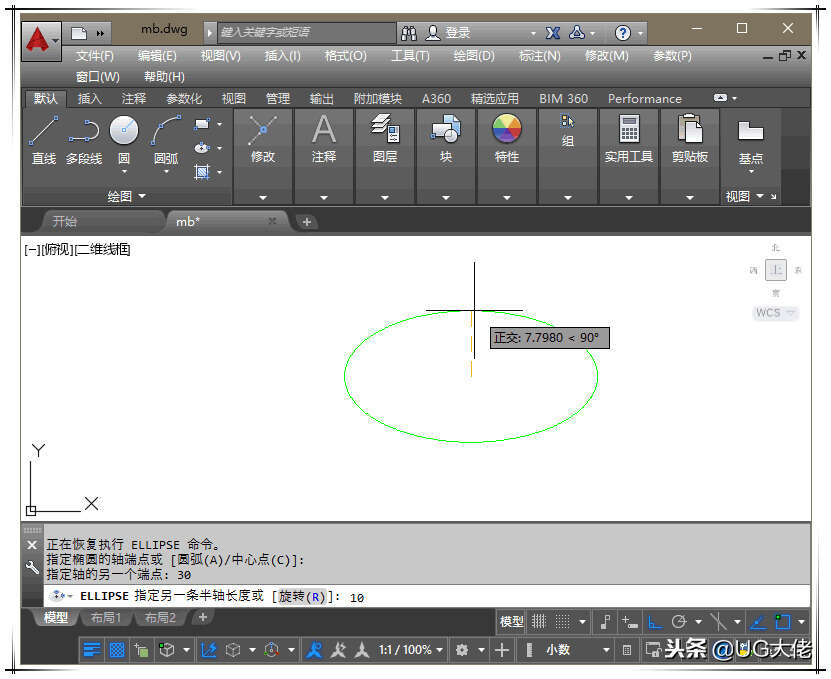

步骤4，指定纵轴的长度

命令行提示"指定另一条半轴长度或 [旋转(R)]:"，现在向上引导光标，然后在命令输入"10"，再按"空格键"，如下图所示。

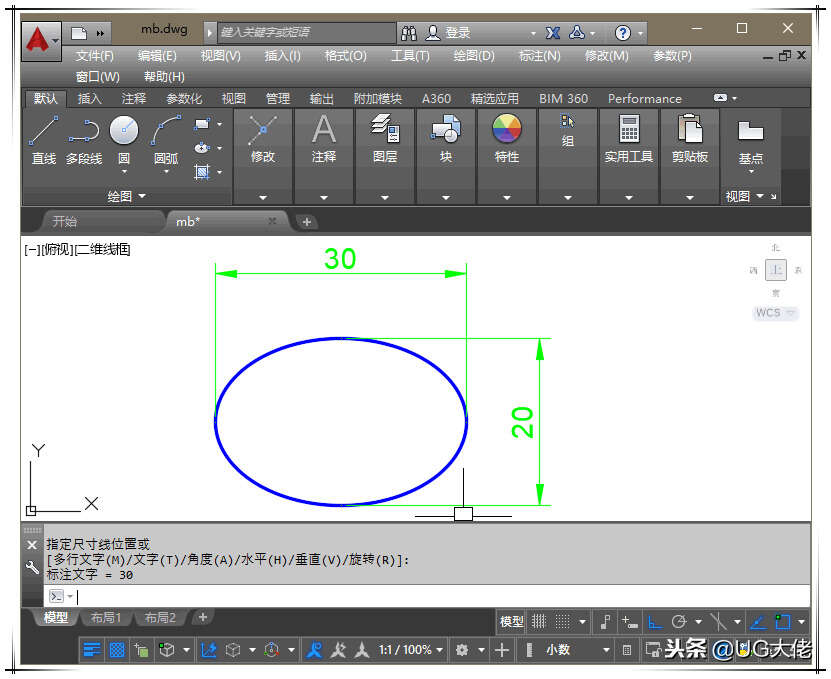

步骤5，标注尺寸

标注一下这个椭圆的尺寸，大功告成。



CAD椭圆快捷键是什么以及CAD椭圆怎么画就说完成了。注意：在指定第二条轴的长度命令行提示为"半轴的长度"，因此我们这里输入20/2就是10。
