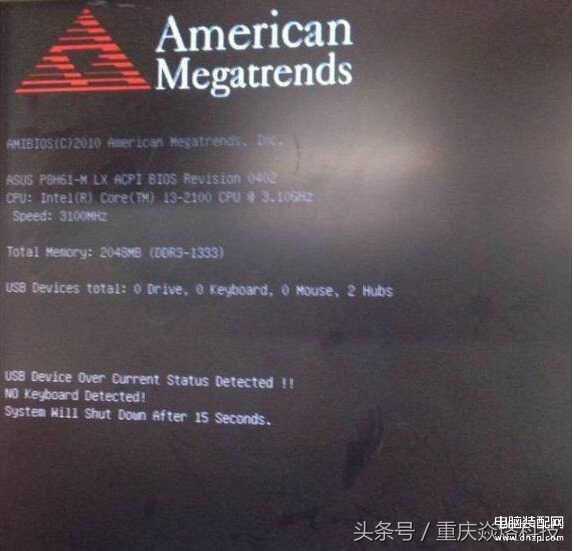

故障:如图

看到这个.很多都想到USB跳线被拔掉了

但这主板压根就没USB跳线冒

这个问题如果没点位就很难.有点位就容易了

打开点位图:查找OC#

如上图.USB_OC#一共5个

一个个的查.这就不拍图了

当查到S_USB_OC#12时.

上面只有0.9V

正常是3V左右的

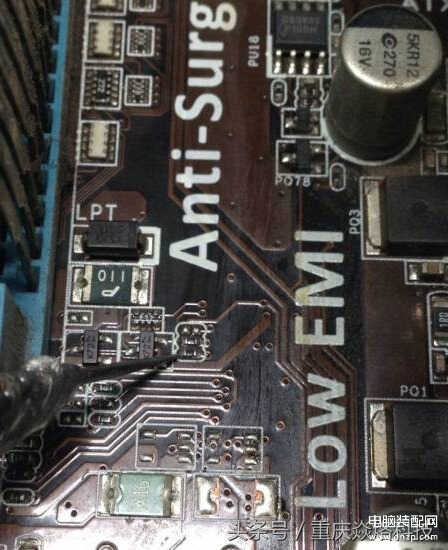

查上面2个电阻.

下面那个4.7K

中间那个550欧

最上面是空的

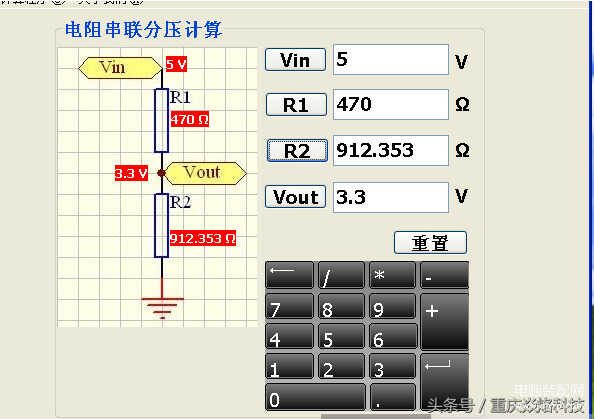

再去用个计算器 算一下 中间那个应该是9.1K才对

电阻其实不用太精细.而已华硕坏822痛病了.

换个8.2K的电阻上去

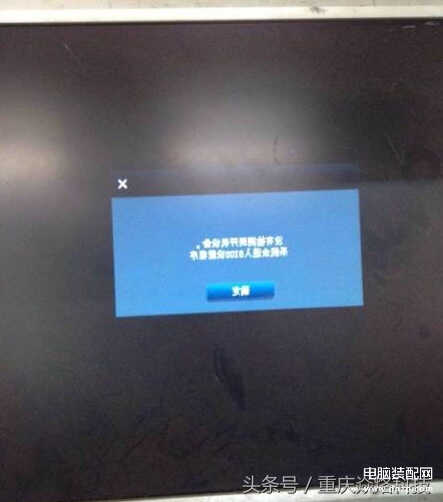

亮机图
