锐捷睿易路由器设置图解(非常详细的锐捷网关路由配置教程)

 人阅读 | 作者奔跑的小羊 | 时间:2023-03-15 09:58

笔者前面写了一些关于锐捷的无线AP配置的文章,接下来会再结合锐捷AP、锐捷的三层交换机进行扩展,那么今天来一篇锐捷的网关路由配置。由于是基于Web的配置,所以适合新手小白进行学习。

场景概述

搭建一个小型的企业内部网络,使用RG-NBR3000D-E作为出口网关,使用RG-S5750C-28GT4XS-H作为核心,使用RG-S2910-10GT2SFP-P-E作为接入POE给无线AP供电使用。

什么是网关/路由?

网关/路由设备是应用于网络出口位置,网关设备的专业可靠性决定了互联网访问的体验。网关路由可以针对网络安全防护,上网行为管理,总分VPN互联,内容审计,应用流量管理,广域网加速等关键应用起作用。

网关参数

型号RG-NBR3000D-E ;设备接口:8个千兆电口+2个复用的千兆光口(7WAN/1LAN)+2USB

设备按键:1个Reset(针孔),用于重启/恢复出厂配置 ;指示灯:端口、速率、系统、电源

性能指标:CPU MIPS多核处理器;内存 2G;硬盘 : 500G;适用带宽: 500Mbps;

推荐带机量 :1200人;可管理AP数量:32个AP,64个Wall AP ;IPSec 1000条;SSL 500条

准备工作

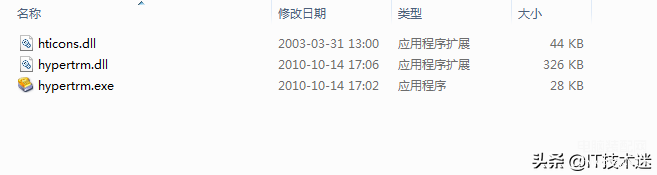

配置前准备:console配置线、超级终端软件(或者CRT软件)。



配置步骤

先查看一下网关的原有配置(针对配置过的网关需要修改),使用超级终端连接使用“show run”命令查看当前配置,找到内网的管理地址,我这边的管理地址是192.168.1.1。

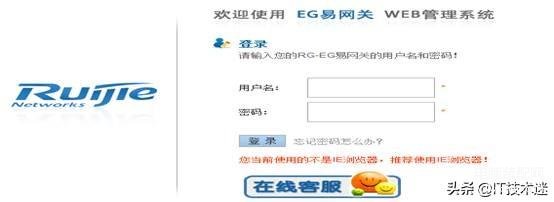

修改电脑IP 默认为192.168.1.123(修改的地址与管理地址在同一网段);打开浏览器,在地址栏输入http://192.168.1.1;登陆帐号和密码。默认的帐号和密码都为admin。

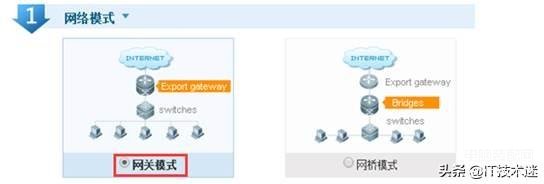

1、配置网络模式为网关模式





2、内网口设置





3、外网口设置





4、静态路由设置

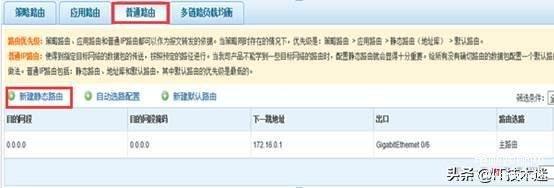

在路由/负载中点击普通路由进行静态路由的添加。



5、选择“普通路由”,然后新建静态路由

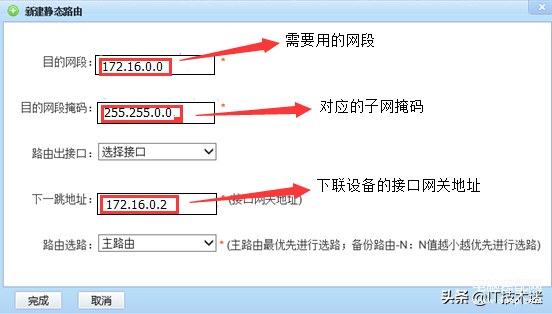

6、在新建静态路由页面,依次填写 目的网段、目的网段掩码、路由出接口、吓一跳地址、路由选路





写在最后

以上就是锐捷网关路由配置的详细教程,后面会再结合锐捷AP、锐捷的三层交换机、二层交换机进行扩展讲解。

——笔者为网络工程师,也是一个IT技术爱好者,擅长计算机网络领域,希望把自己工作中的所有经验分享给大家,后面我也会持续更新关于IT技术方面的干货内容。对IT技术感兴趣的朋友,可以关注一下我,觉得有用的,也请点赞、转发,如有相同或不同观点及建议,欢迎评论,谢谢。
