到底什么是“Modem”?

断网、信号差,通话中断,相信大多数手机用户都会出现这种烦恼。在很多情况下,这并不是因为电信运营商的基站问题,在同样的网络环境下,也许有些手机就能够保持网络畅通。这到底是因为什么呢?其实,目前智能手机在外观上看似大同小异,但内部的硬件设计千差万别,手机天线的布局是否合理直接影响着网络信号是否良好,然而很少有人知道手机天线到底是连接到了哪里。

很多人选购手机时主要看重的指标就是性能、价格、尺寸,然而在智能手机中除了处理器、内存、电池等设备之外,还有一个更关键的模块叫做Modem(调制解调器)。它是手机与外界保持一切连接的主要桥梁。手机是一种移动通讯工具,它最主要的功能就是“通讯”,Modem就是让手机保持通讯的核心部件。如果把智能手机比作一个人,那么的Modem就是人的所有感官,是接收和输出信息的通道。

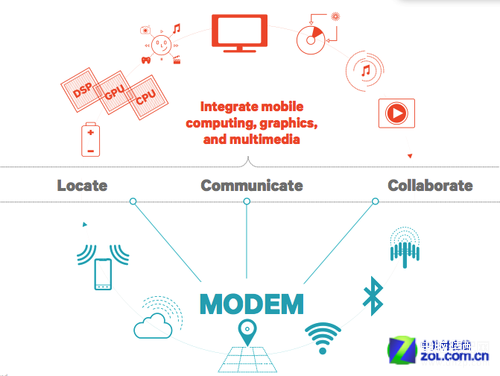

所有网络连接都要基于Modem

一部iPod touch和一部iPhone,它们之间的主要区别就在于有无通讯模块,也就是Modem。相比之下加入了Modem的iPhone在售价上就贵了数千元,由此可见Modem对于手机的重要性。

虽然每款手机中都有Modem,但是不同Modem之间的性能和功能上的差距非常大。目前包括GSM、CDMA、WCDMA、LTE、Wi-Fi、BlueTooth等协议和标准都要经过Modem进行完成,而Modem的优劣直接影响着数据传输的效果。比如你和朋友一起在咖啡馆里休息,朋友看到一个有趣的视频,然后希望通过社交平台分享给你,而点开链接后却迟迟无法加载成功。虽然你们可能都使用了相同4G网络运营商的服务,但是对方的手机能够快速加载成功,而你的手机却进度缓慢,其实主要原因在于Modem。

骁龙Modem给你带来卓越体验

根据3GPP的定义,UE-Category分为1——10共10个等级,Cat.就是用来衡量移动终端设备无线性能的依据,数值越高,那么移动终端设备的无线连接性能也就越强。据了解,3GPP于2009年才发布第一版LTE标准的基础版本(Rel.8),但在此之前,无线通讯领域厂商高通在OFDMA方面的研发已经长达8年。而早在2002年,高通就开始了OFDMA的研发,而在2006年,高通更是通过并购在OFDMA方面业界领先的公司Flarion(这是一家从2000年就开始OFDMA的研发,并且是唯一在技术上实现商用OFDM的公司),得到很多技术和核心知识产权,可以说高通带动了整个行业移动通信技术的发展。

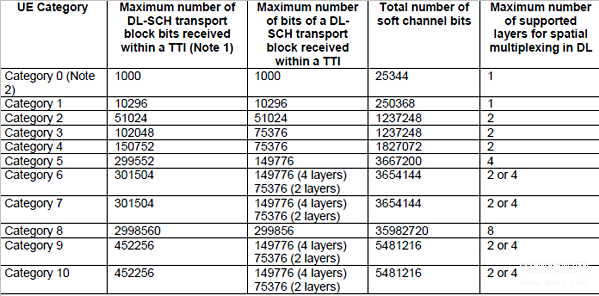

UE-Category等级划分

骁龙重新定义了LTE调制解调器层级,目前从X5——X16一共八个等级,等级越高其传输能力也就越强。目前最高的骁龙X12 LTE调制解调器的下载速度高达600Mbps,上传速度高达150Mbps,支持LTE Advanced载波聚合(下行链接3x,上行链接2x)及更高级别(下行链接达到256-QAM,上行链接 64-QAM)。它甚至还在4x4MIMO的支持下,可同步下载4条天线上的数据。而预计于2016年下半年商用的骁龙X16 LTE调制解调器将会具备更强大的网络连接能力,其采用与骁龙820相同的14nm FinFET制程工艺,跨FDD和TDD频谱最高达4x20 MHz的下行链路载波聚合,最高达1Gbps的下载速度。这就意味着设备的连接速度更快,网络响应时间更短,可访问的应用程序内容更丰富。


芯片组

UE分类及峰值速率

功能

X16

骁龙X16 LTE调制解调器

下行Cat 16,1Gbps

上行Cat 13,150Mbps

下行:4x20MHz载波聚合,最高达256-QAM,双聚合载波上最高4x4 MIMO上行:2x20MHz载波聚合,最高达64-QAM,上行数据压缩(UDC)

X12

骁龙X12 LTE调制解调器(9x45/9x40)

骁龙820处理器集成X12 LTE调制解调器

下行Cat 12,600Mbps

上行Cat 13,150Mbps

下行:3x20MHz载波聚合,最高达256-QAM,单LTE载波最高达4x4 MIMO

上行:2x20MHz载波聚合,最高达64-QAM,上行数据压缩(UDC)

X10

骁龙810处理器集成X10 LTE调制解调器

Cat 9下行450Mbps,上行50Mbps

下行:3x20MHz载波聚合,最高达64-QAM

上行:1x20MHz,最高达16-QAM

骁龙808处理器集成X10 LTE调制解调器

X9

骁龙625处理器集成X9 LTE调制解调器

下行Cat 7,300Mbps

上行Cat 13,150Mbps

下行:2x20MHz载波聚合,最高达64-QAM

上行:2x20MHz载波聚合,最高达64-QAM,上行数据压缩(UDC)

X8

骁龙652处理器集成X8 LTE调制解调器

Cat 7下行300Mbps,上行100Mbps

下行:2x20MHz载波聚合,最高达64-QAM

上行:2x20MHz载波聚合,最高达16-QAM,上行数据压缩(UDC)

骁龙650处理器集成X8 LTE调制解调器

骁龙617处理器集成X8 LTE调制解调器

骁龙435处理器集成X8 LTE调制解调器

X7

骁龙X7 LTE调制解调器(9x35/9x30)

Cat 6下行300Mbps,上行50Mbps

下行:2x20MHz载波聚合,最高达64-QAM

上行:1x20MHz,最高达16-QAM

X6

骁龙430处理器集成X6 LTE调制解调器

下行Cat 4,150Mbps

上行Cat 5,75Mbps

下行:2x10MHz载波聚合,最高达64-QAM

上行:1x20MHz,最高达64-QAM,上行数据压缩(UDC)

骁龙425处理器集成X6 LTE调制解调器

X5

骁龙X5 LTE调制解调器(9x28/9x25/9x20/9X07)

Cat 4下行150Mbps,上行50Mbps

下行:

骁龙210/212/X5 LTE调制解调器,2x10MHz载波聚合,最高达64-QAM

骁龙412/415/616,1x20MHz,最高达64-QAM

上行:

1x20MHz,最高达16-QAM

骁龙210/212,支持上行数据压缩(UDC)

骁龙616处理器集成X5 LTE调制解调器

骁龙415处理器集成X5 LTE调制解调器

骁龙412处理器集成X5 LTE调制解调器

骁龙212处理器集成X5 LTE调制解调器

骁龙210处理器集成X5 LTE调制解调器

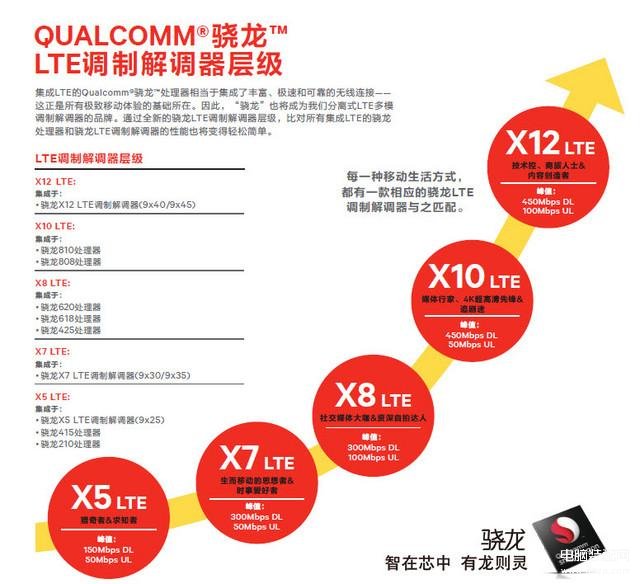

区分更容易 高通为骁龙LTE调制解调器建立新层级

高通LTE调制解调器层级

骁龙X12 Modem的连接能力包括LTE、Wi-Fi和LTE和Wi-Fi的融合,其主要有三大特点:

1、支持LTE-A,下行支持Cat.12,上行支持Cat.13。

2、LTE-U与LWA的支持,其是第一款支持非授权频谱连接融合的芯片,能够支持2x2的MU-MIMO与802.11ad技术。

3、支持Wi-Fi和LTE的高清语音和视频通话,无缝在WiFi、2G、3G、LTE之间切换。

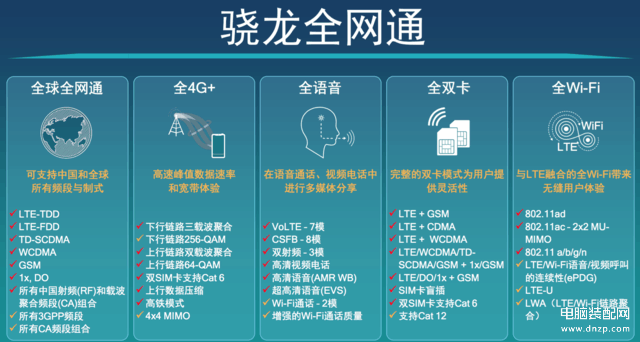

骁龙全网通解析

由于目前各方都有自己对全网通的说法,国内OEM厂商针对中国市场大多将其定位在对于国内三大运营商多模多频段的支持,而高通基于此因素等多方面考虑,近期提出了“骁龙全网通”的概念,从具体含义而言,“骁龙全网通”已经全面超越了传统意义“全网通”的覆盖范围,具有“全双卡”、“全4G+”、“全球性全网通”、“全语音”和“全Wi-Fi”等5大特点,而满足这5点中任意一点的终端即可称为拥有骁龙全网通属性的终端。骁龙全网通终端中搭载的LTE modem的连接性能上,也有别于其他手机modem。

1.全球全网通,支持全球所有频段和制式。目前骁龙全网通可支持所有3GPP标准制定下的网络频段,包括不同频段的组合、频段内的载波聚合、频段与频段之间的组合等等。市场竞争对手暂时并不能做到全频段与全频段组合之间的支持,这便是骁龙全网通的优势。

2.全4G+,高速峰值的数据传输速率和带宽体验,骁龙全网通可以支持三大运营商全4G+网络,而且还可以支持全球的4G+网络,同时预计运营商将会在一两年内把4G+速度再次提升,使用骁龙X12或者X16LTE调制解调器的用户可以在不用更新硬件的前提下通过软件等办法享受最新技术成果。

3.全语音,语音电话、视频通话中进行多媒体分享,包括了从2G、3G到现在的4G上VoLTE的技术,以及语音Wi-Fi等。此外,可支持不同技术之间的切换和回落等。

4.全双卡,完整的双卡模式为用户提供灵活性,在国内及国外,不同运营商之间、主副卡之间、不同模式间的切换。

5.全Wi-Fi,Wi-Fi的频段主要分为2.4GHz、5GHz,以及最新的60GHz频段,骁龙全网通可以支持802.11ad,60GHz频段的Wi-Fi。此外,还支持LTE与Wi-Fi的切换,以及LTE和Wi-Fi的融合(LWA,LTE Wi-Fi Aggregation)等技术。

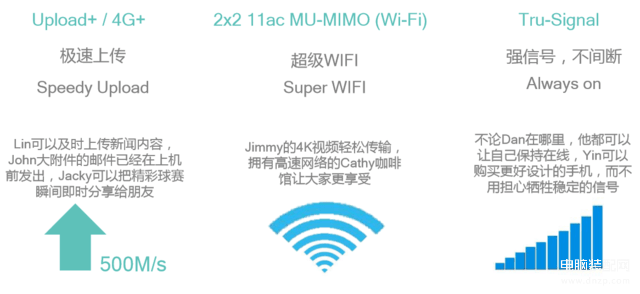

骁龙Modem三大主要特性

始终获得稳定、高速的网络信号是每个手机终端用户所希望的,而高通Modem出色的通讯技术可以为用户提供一切所需。Upload+是高通独有的极速上传技术,目前用户已经不止于从智能终端中获取信息,通过社交网络,用户希望把信息进行上传分享,通过高通Upload+,用户分享照片和视频的速度能够实现三倍的提升,可以随时将高清视频或者照片快速进行分享,并且让实时的高清直播也成为可能。

另外一方面,TruSignal能够通过软、硬件配合提升手机信号强度并且优化电源效率,由于4G LTE网络的建设和完善尚需时间,因此我们很长一段时间将会处于2G/3G/4G共存的时代;因此需要的4G Modem具备很好的移动性能。比如我们从一个3G环境进入到2G环境,手机出现断网等情况,就不能称它“移动性”良好。正因如此,TruSignal能够在任何时候都可以保证高效的数据连接,从而大幅度减少掉线几率近30%,同时提升约50%的数据传输速度,并且在相同数据吞吐量下,最多提升20%的电池续航时间。

MU-MIMO让你成为Wi-Fi“多面手”

除了LTE网络之外,相信大家最常用的就是Wi-Fi,无论是在商场还是餐厅,我们询问服务员的第一句话并不是商品的价格,而是“这里Wi-Fi密码是多少?”,为了尽可能的节省蜂窝数据流量费用,用户对于Wi-Fi网络的依赖越来越强,而目前大多数商圈、店铺都已经提供的免费的公用Wi-Fi网络。

那么问题来了,并不是随便一个Wi-Fi网络都可以进入,通常无线路由器都会有终端设备的承载极限,你的设备很有可能因为名额满载导致无法连入Wi-Fi网络。举个例子,目前国内几乎所有的星巴克咖啡店都提供免费的Wi-Fi网络,如果你经常光顾那里并且连网的话,一定会发现很多情况下难以连接,并且就算“挤”进去了,但是网速会非常缓慢。目前市面上大多数Wi-Fi路由器和AP是采用单用户多输入多输出(SU-MIMO),这种技术采用低效时间槽协议,为多个客户端提供单一时刻专用全速率Wi-Fi无线连接。也就是说,路由器在第一个时段为一位客户服务,第二个时段为下一位客户服务,如果有20位客户的话,第一位客户需要等到一个完整时段周期结束之后,才能再轮到他,即便用户的终端的吞吐量不能完全占用路由器的无线带宽,那这个路由器也无法将剩余带宽分配给其它设备使用,即所谓的“单用户多入多出”。

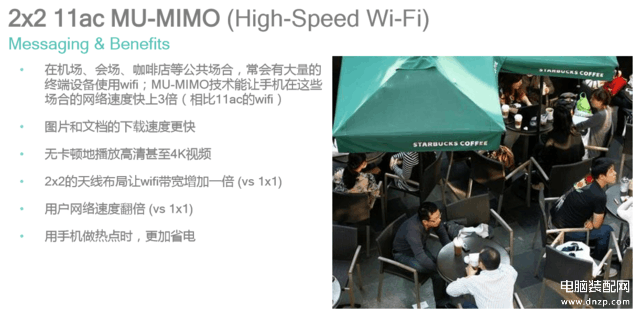

2X2 11ac MU-MIMO

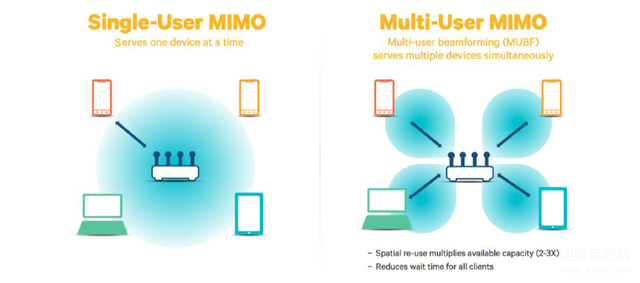

SU-MIMO与MU-MIMO的对比

拥有MU-MIMO技术的高通Modem特点:

增大网络容量:MU-MIMO 能够有效提高网络总容量,通常可增加2-3倍,从而实现对可用频谱的高效利用。对于闹市区、公寓楼、企业网络、热点或其他拥挤环境来说,具有很大优势。

网络流量更大:与SU-MIMO相比,MU-MIMO的容量提升可允许系统支持更高的流量,并桥接 MIMO 的间隙。这使得 Wi-Fi 网络能满足高清视频流、音频和其他数据密集型应用所带来的数据需求 增加。

增加吞吐量并减少延迟:由于MU-MIMO网络不要求其客户终端与该网络上的其他客户端进行分时连接,减少了每个终端的等待时间,从而大大提高了网络和客户终端的反应速度。

提高频谱效率:MU-MIMO有效提高网络总容量,通常可提高2-3倍,从而实现了对可用频谱的高效利用。这对于闹市区、公寓楼、大型写字楼或其他拥挤的环境具有显著优势。

更简单、更便宜的客户端:MU-MIMO非常利于智能手机的普及。在一个有三个客户端的 MU-MIMO系统中,所有三个STA可以用100%的时间同时接收来自AP的单个空间流。在SU-MIMO中要达到相同的吞吐量,每个STA需要三个天线用三分之一的时间来接收来自AP的数据。与此相反,在MU-MIMO方案中,更高的吞吐量意味着该设备只需要一个或两个天线,而不是三个,从而降低了成本和空间要求。

传统客户端也从中益处:随着MU客户端的效率提升2-3倍,网络上将有更多空闲时间或容量来服务其他客户端,这意味着即使是传统的客户端也将从MU-MIMO中受益。

可以看到,MU-MIMO在未来将会完全取代SU-MIMO成为Wi-Fi标准的主流技术,目前包括TP-Link在内的多加网络设备商已经开始大力推广MU-MIMO技术,而现在高通已经在骁龙Modem中加入了这项技术,高通将会带领其它网络设备厂商共同推进MU-MIMO技术的发展,让用户享受更加快速、稳定的无线网络服务。
